使用 Cloudflare Zero Trust 小记：访问内网数据库

认识 Cloudflare Zero Trust

Cloudflare Zero Trush是一个综合性的虚拟网系统，对我而言它最主要的功能有2个：

内网服务发布。让任何一个客户端可以访问内网某个基于TCP/UDP等协议的应用服务，其中基于HTTP的web服务是最简单的，对客户端没有任何要求，只需要一个域名。这有点类似带内网穿透的DDNS。
多网互联。将若干个内网通过 Tunnels 连接到cloudflare构成虚拟专网，接入到其中的客户端可以像局域网一样访问内网资源，有些类似日常使用的VPN。

现在正需要访问一台内网的 Redis ，就分别用这2种方式逐一实现了一遍。

方式一：Tunnels应用程序路由与client access隧道

在连接器创建隧道

在 Cloudflare Zero Trust 控制台创建一个远程管理隧道，有两种类型可选：

cloudflared Tunnel 仅出站应用程序和网络连接。
WARP Connector 高级双向用例。

由于现在只是连接到内网中的 redis，所以选择 cloudflared Tunnels。

产品文档：https://developers.cloudflare.com/cloudflare-one/networks/connectors/cloudflare-tunnel/

配置应用程序路由

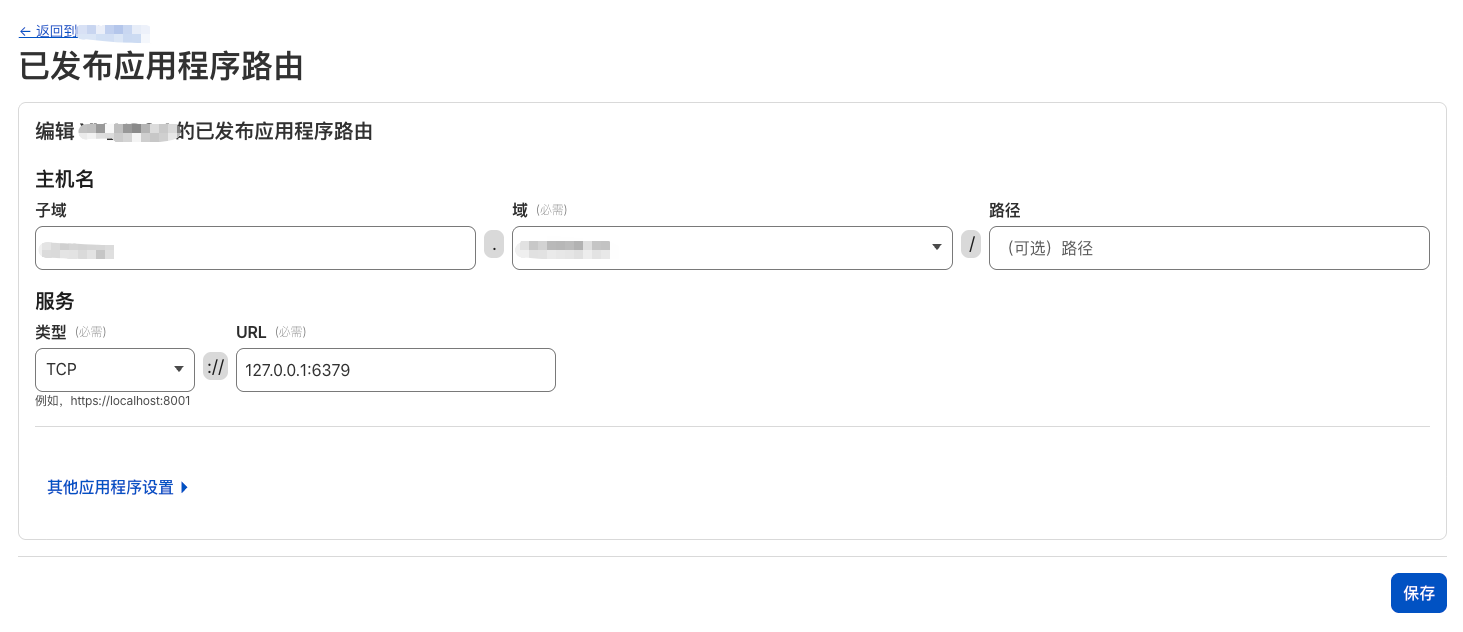

在 Cloudflare Zero Trust 控制台，选择刚创建的 tunnels 进行配置，选择“已发布应用程序路由“项，添加一个应用程序路由。

子域：子域前缀命名
域：你在CF注册或管理的域名
路径（可选）：可用于同子域的路径区分
类型：内网服务的类型，这里填写 TCP，如果你需要发web应用可选择HTTP/HTTPS
URL：一般是内网服务的监听地址和端口，这里停歇 127.0.0.1:6379

可支持的后端服务类型说明：https://developers.cloudflare.com/cloudflare-one/networks/connectors/cloudflare-tunnel/routing-to-tunnel/protocols/

在内网服务器上安装和启用连接器

打开以上配置的 tunnels “概述”项，有详细的在各系统中安装和启用连接的指令说明。

登录到 redis 所在的 centos 服务器上运行：

# This requires yum config-manager
sudo yum install yum-utils

# Add cloudflared.repo to config-manager
# Stable
sudo yum-config-manager --add-repo https://pkg.cloudflare.com/cloudflared.repo
# Nightly
sudo yum-config-manager --add-repo https://next.pkg.cloudflare.com/cloudflared.repo

# install cloudflared
yum install cloudflared

如果遇到linux老版本密钥过期的问题，可以在此直接下载软件包安装。https://developers.cloudflare.com/cloudflare-one/networks/connectors/cloudflare-tunnel/downloads/#linux

cloudflared 安装完成后启用连接器。

//在当前终端会话中手动运行隧道（使用创建 tunnels 生成的 Token）
cloudflared tunnel run --token *******

//也可以配置到服务，每次启动时自动运行隧道
cloudflared service install ******

如果运行正常，这台服务器应已建立隧道连接至 cloudflare 网络，在控制台中当前 tunnels 状态会显示为“正常”，否则可检查日志查找原因。

在客户端创建一个端口代理

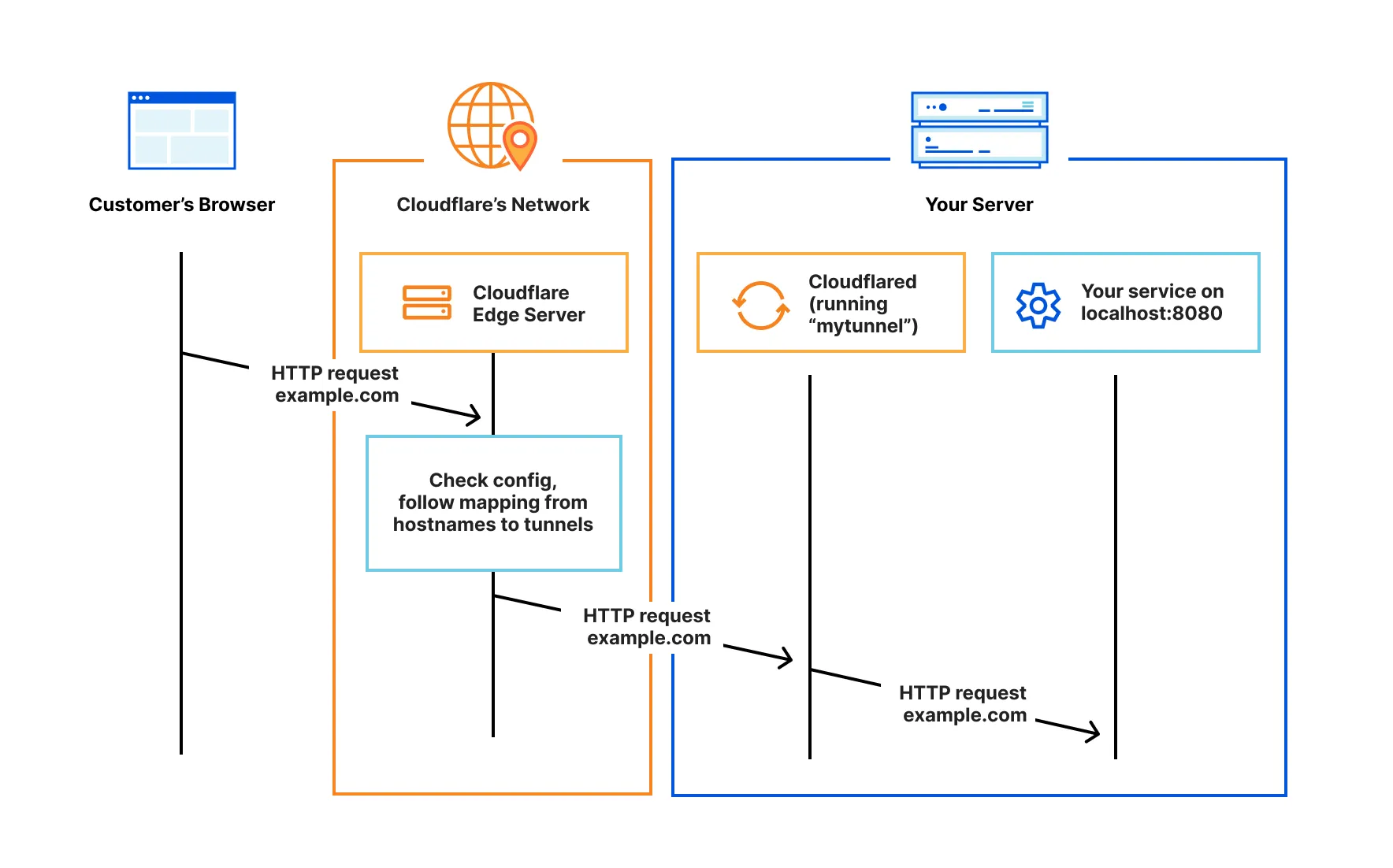

如果发布的是内网的web应用，那么此时通过“子域+域+路径”就可以访问配置的内网web应用服务了，但我们现在要连接的是TCP应用，并不能如HTTP/HTTPS直接访问，需要在客户端建立一条本地到 Cloudflare 的“隧道”才行。

//在客户端本地也安装 cloudflared cli（安装如上一步），我的客户端是 macos
brew install cloudflared

//hostname是前一步配置的应用程序路由中的主机名
cloudflared access tcp --hostname xxx.xxx.com --listener 127.0.0.1:16379

这条命令会在本地电脑上开启一个转发器，它会监听本地的 16379 端口，并把数据加密通过 Cloudflare 隧道传送到对应的 Linux 服务器的后端应用端口了。

这样在我的本地客户端就可以使用 redis-cli://127.0.0.1:16379 来连接那台内网中的 redis 了，但这种模式有巨大的数据库暴露风险，所以就有了下面的第二种方式。😄

方式二：通过CIDR和WARP client实现虚拟路由

神奇的 cloudflared 私有网络

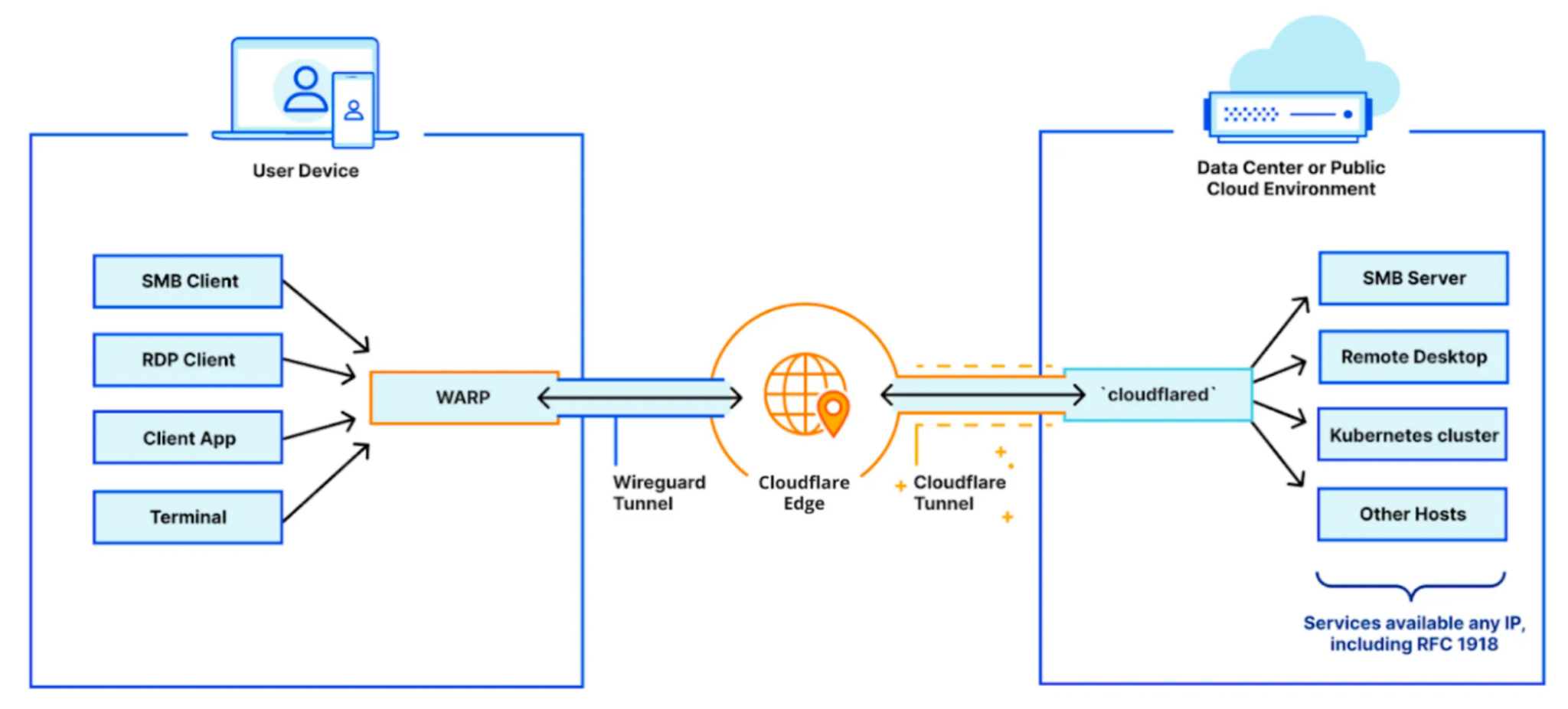

在方式一中，我们在内网服务器上安装启用了 cloudfalred tunnels，它不仅可以将本机的应用服务发布到 cloudflare，而且可以当作一个虚拟路由器将本地子网接入到 cloudflare 的虚拟网络中，使登录到这个虚拟网络中的 WARP 设备都能无缝访问，这不仅规避了方式一的公网暴露服务的问题，而且访问方式更无感。

//需要在安装了 cloudflared 的内网服务器打开路由转发，这是所有准备工作的前提 🤭
sysctl -w net.ipv4.ip_forward=1

配置私有网段路由CIDR

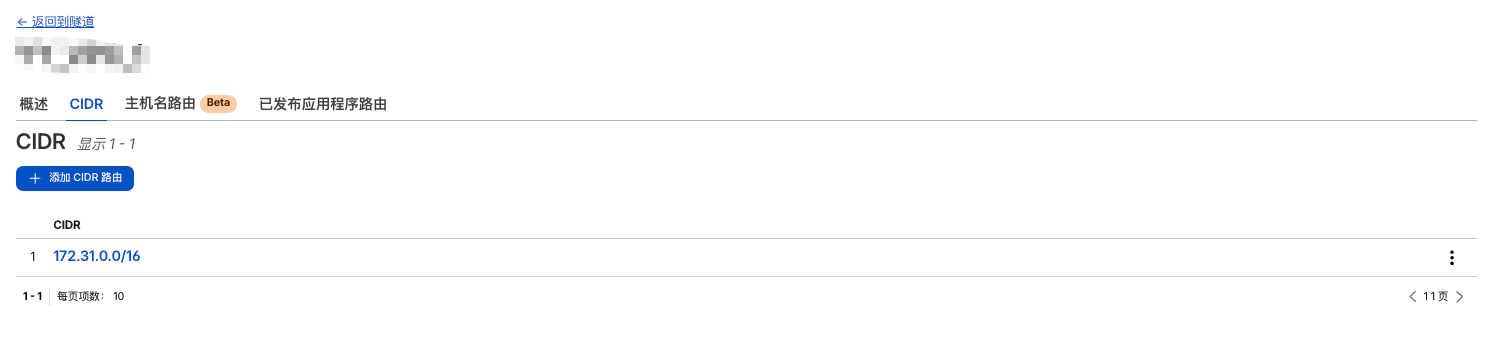

在 Cloudflare Zero Trust 控制台，打开方式一中已创建的 tunnels 的 CIDR 选项，添加 CIDR 路由，即要加入到虚拟网络中的IP或子网范围。

如果我们仅想访问内网中这台服务器，可以只填写一个IP范围，如 172.31.0.100/32。如果你想要访问整个内网，可以填写整个子网，如 172.31.0.0/16。总之，你可以根据需要设定你需要访问的IP范围。

定义流量和防火墙策略

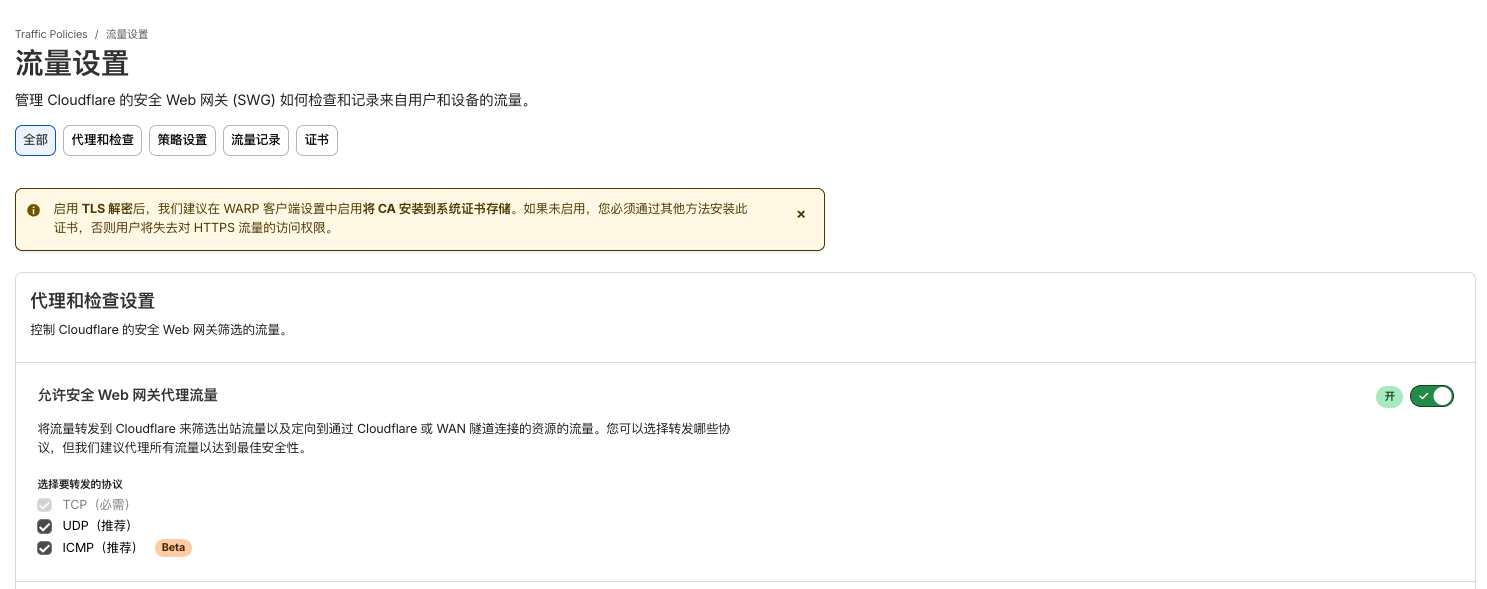

由于我们所有的流量都通过 cloudflare 代理了，需要在 cloudflare 后台打开全局的流量设置，定义允许穿透的流量协议，进入“流量策略 – 流量设置 – 代理和检查设置”，选择要转发的协议并启用。

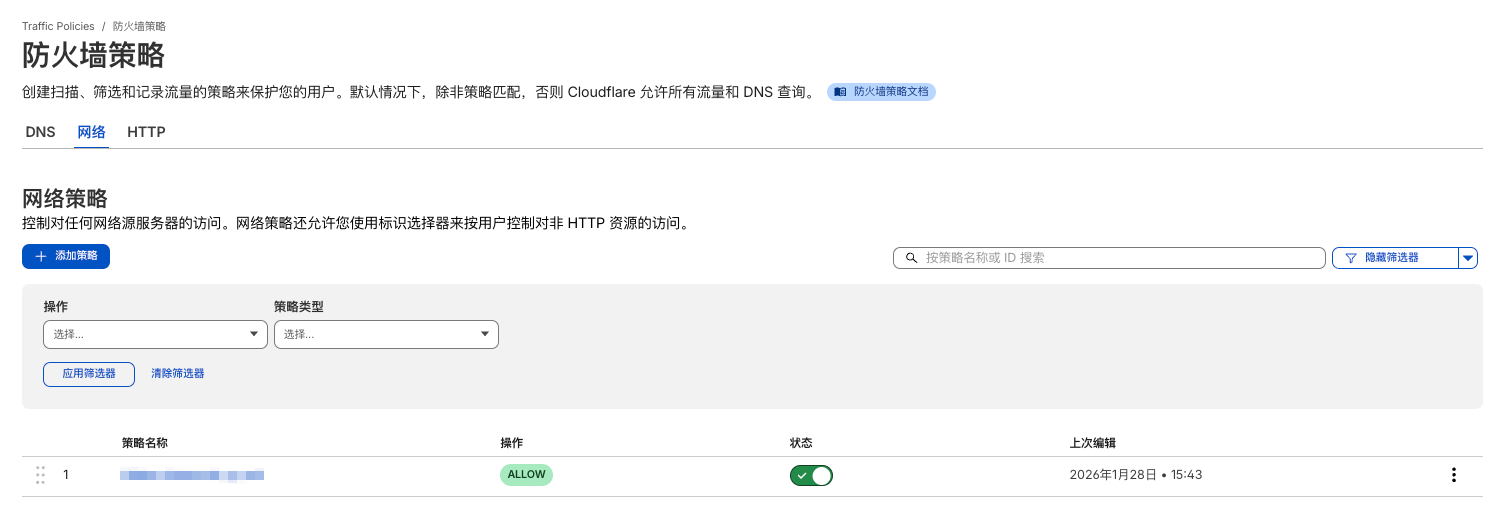

同时还需要创建对应的防火墙策略，建议对应的IP或协议安全规则。进入“流量策略 – 防火墙策略 – 网络”，创建网络策略，如：Allow Destination IP in 172.31.0.0/16，可做颗粒度更细的控制。

设备配置文件及分流策略（Split Tunnels）

完成了虚拟网络的基础设置后，需要在 Cloudflare Zero Trust 管理后台定义“设备配置文件”及其“分流策略”。因为在默认情况下，WARP 客户端会排除私有 IP 访问，需要将其访问流量交给“隧道”。

进入“团队和资源 – 设备 – 设备配置文件”，创建新的设备配置文件，类似于定义哪些用户可以访问哪些资源。

表达式。定义的是设备对象，如用户电子邮件/用户组等匹配，用户及用户组权限在 cloudflare 控制台“管理账号 – 成员”中配置，不再叙述。

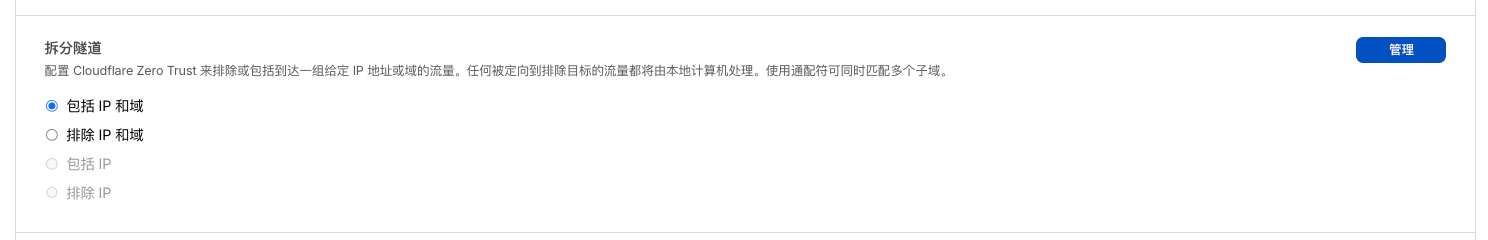

拆分隧道。类似白名单和黑名单机制，在目标IP范围内的流量，将通过 WARP 定向到 cloudflare。这里定义的是包括 IP 和域：172.31.0.0/16

安装 WARP 客户端

WARP 客户端下载地址：
https://developers.cloudflare.com/cloudflare-one/team-and-resources/devices/warp/download-warp/

安装完成 WARP 客户端后，需要登录上述设定的 cloudflare 团队成员账号。

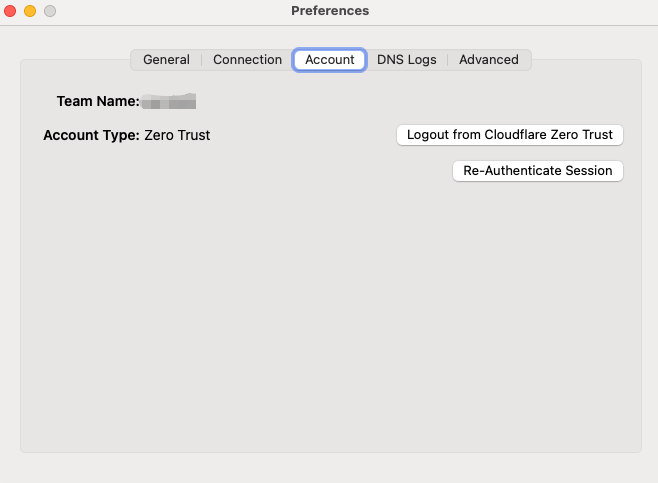

打开 WARP 设置 -> Account -> Login to Cloudflare Zero Trust。
输入你的 Team Domain 并完成浏览器验证。可在 Zero Trust 控制台的“管理”中查看
验证成功后，WARP 状态应显示为 Zero Trust。

连接成功后，可以在 Zero Trust 控制台的“设备”中查看设备详细信息。

这样 WARP 客户端设备如同在一个子网中，可以用 redis-cli://172.16.0.100:6379 来连接那台内网中的 redis，当然也可以连接内网中的其他的可用应用服务了。

两种方式的小结

使用 access 命令是建立针对一个应用服务的代理隧道，你每访问一个服务（SSH、Mongo、Redis），就得手动开一个命令窗口挂着代理。
使用 WARP 相当于部署了一个代理网关，它直接在系统网络层接管流量。只要目标 IP 是你配置的内网段，它自动就会走 Tunnel 转发，不在乎目标 IP 在哪一个内网中。
